超五类网信息模块应该怎么接？
来源:
|
作者:pmo1ad47c
|
发布时间: 2017-09-18
|
1928 次浏览
|
分享到:
家装工程的网络线布线正本和电线布线的施工方法法有些一样，但网络线是一个信息点一根网线，中间不允许续接，一线走究竟。这个通常不难，难的是如何安装网线起始点和结尾的接口模块。
家装工程的网络线布线正本和电线布线的施工方法法有些一样，但网络线是一个信息点一根网线，中间不允许续接，一线走究竟。这个通常不难，难的是如何安装网线起始点和结尾的接口模块。
起始点是坐落家庭信息接入箱中的“网络模块条”的安装，结尾是RJ45信息模块的安装。下面别离叙述：
这儿指的是RJ45信息模块，满足T-568A超五类传输规范，符合T568A和T568B线序，适用于设备间与工作区的通讯插座衔接。信息模块的端接方法的首要差异在下述的T568A模块和T568B模块的内部固定联线方法。两种端接方法所对应的接线顺序如下表所示：

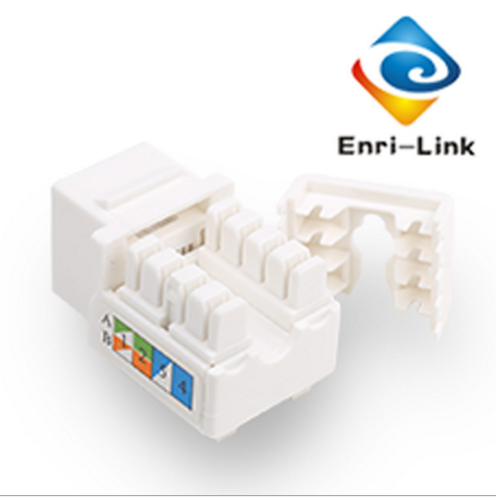

RJ45信息模块前面插孔内有8芯线针触点别离对应着双绞线的八根线；后部两头排列各四个打线柱，外壳为聚碳酸酯资料，打线柱内嵌有衔接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。A排表明T586A线序形式，B排表明T586B线序形式。这是最一般的需打线东西打线的RJ45信息模块。
详细的制造步骤如下：
第1步：将双绞线从暗盒里抽出，预留40厘米的线头，剪去剩余的线。用剥线东西或压线钳的刀-具在离线头10厘米长摆布将双绞线的外baopi剥去。
第2步：把剥开的双绞线线芯按线对分隔，但先不要拆开各线对，只要在将相应线对预先压入打线柱时才拆开。依照信息模块上所指示的色标挑选咱们偏好的线序形式（注：在一个布线体系中最佳只一致采用一种线序形式，不然接乱了，网络不公例很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。
第3步：悉数线对都压入各槽位后，就可用110打线东西将一根根线芯进一步压入线槽中。
110打线东西的使用方法是：切开余线的刀口永远是朝向模块的处侧，打线东西与模块笔直刺进槽位，笔直用力冲击，听到“卡嗒”一声，说明东西的凹槽现已将线芯压到位，现已嵌入金属夹子里，金属夹子并现已切入结缘皮咬合铜线芯构成通路。这儿千万留意以下两点：刀口向外——若忘掉成为向内，压入的一起也切断了正本应当衔接的铜线；笔直刺进——打斜了的话，将使金属夹子的口撑开，再也没有咬合的才能，而且打线柱也会歪掉，难以修正，这个模块可就报废了。若新买的好刀-具在冲击的一起，应能切掉多条的线芯，若不可，多冲击几次，并可以用手拧掉。
第4步：将信息模块的塑料防尘片扣在打线柱上，并将打好线的模块扣入信息面板上
