关于:Cat.6A屏蔽和非屏蔽的应用分析报告
来源: | 作者:pmo1ad47c | 发布时间: 2018-07-25 | 410 次浏览 | 分享到:

屏蔽和非屏蔽的争议


随着铜缆传输以10G以太网的标准的公布和各种无源网络标准的修改、补充。屏蔽与非屏蔽系统的选择一直有着前所未有的争议。10G以太网和相应的硬件组件的采用,意味着设计质量,材料和安装必须满足严格的要求,任何的偏差会造成重大的干扰。


布线标准中如 ISO 11801和EN 50173 除了已知的性能参数,描述线缆的电磁特性的重要参数也首次被列入标准,比如所谓的“耦合衰减” 或“外来串扰”也规定了限值。

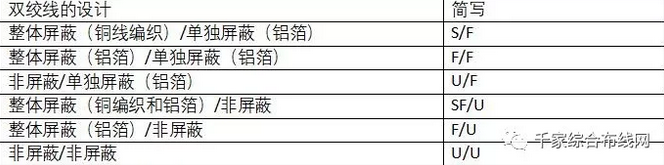

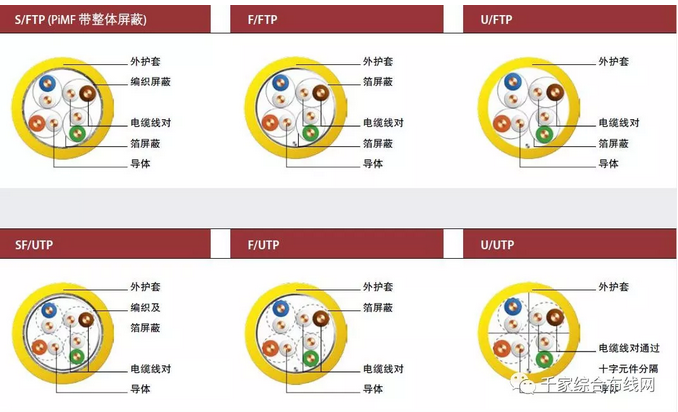

屏蔽线缆和非屏蔽线缆的结构分类






F: Foil shielding 铝箔屏蔽

S: Braided shielding 铜线编织屏蔽

SF: Braided and foil shielding铜线编织及铝箔屏蔽

U: Unshielded 非屏蔽




蔽布线系统:屏蔽配线架必须接地


很重要的一点,为了将屏蔽层内的电磁型号泄放掉,屏蔽布线系统的屏蔽层必须要接地处理!

屏蔽配线架的内部都会设置至少一个接地端子,将配线架的接地端子用接地线连接机柜的接地端子,机柜的接地端子连接机柜,电信间的接地铜排,通过接地铜排连接到建筑物的接地,形成整体的接地回路。


在实际使用中,由于配线架有防氧化喷漆,有可能会导致把部分模块插入后绝缘,为了确保每口模块都接地,莱尼公司用导体铜网软绵连接每个模块。

如果一个机柜上有多个屏蔽配线架,则需要将所有的屏蔽配线架的接地端子进行串连,将其中的一个配线架的接地端子用接地线连接机柜的接地端子,再连接在机房的接地端子。

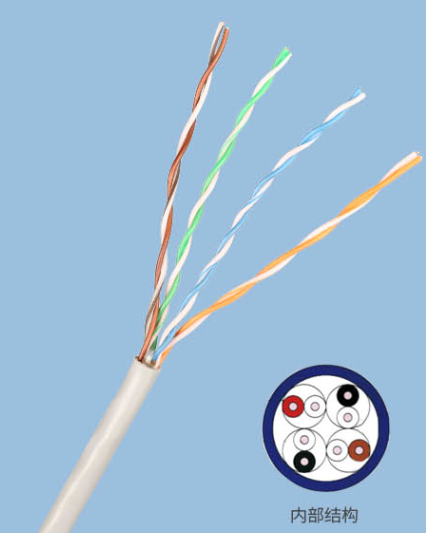

非屏蔽双绞线


U/UTP:没有整体屏蔽层,也没有线对屏蔽层。也就是我们通常说的UTP双绞线,非屏蔽双绞线。在6A类的双绞线中有十字骨架将4对双绞线分开。


屏蔽双绞线的安装


铝箔的两面只有包裹双绞线的内面是导电层,外层是非导电层。


F/UTP:整体屏蔽层是铝箔屏蔽,没有线对屏蔽层。在4对双绞线的外层包裹了一层铝箔,在铝箔的内面导电层内有一根接地导线。


在安装F/UTP的时候:小心剥除外护套,不要伤及铝箔层。铝箔导电层要翻拨过来,覆盖在双绞线的外护套外,与模块的屏蔽层全方位的接触。为了接触的更加牢靠,应将尼龙扎带将双绞线模块后部的金属托架扎紧固定在一体。


铝箔屏蔽双绞线的内部会有一根导线,这跟导线就是接地导线。仅靠铝箔层和模块屏蔽层接触可能会接触的不紧靠,接地导线也需要和铝箔导电层一起端接在屏蔽模块上。


在盖紧模块屏蔽壳之后,整个链路-模块屏蔽层与双绞线铝箔屏蔽层 不能留下任何的缝隙和缺口。

U/FTP:没有整体屏蔽层,单独线对屏蔽层是铝箔屏蔽。也同样是由铝箔屏蔽层和接地导线组成。每对双绞线都由单独的是铝箔层包裹,这样屏蔽了每对线对之间的电磁串扰。



在安装U/FTP的时候:小心剥除外护套,不要伤及铝箔层。4对双绞线的铝箔层需要比线缆的外护套多留出一部分。铝箔屏蔽层应与模块的屏蔽层全方位的接触。铝箔屏蔽层与接地导线一起端接在屏蔽模块上。为了接触的更加牢靠,应将尼龙扎带将双绞线模块后部的金属托架扎紧固定在一体。


在盖紧模块屏蔽壳之后,整个链路-模块屏蔽层与双绞线铝箔屏蔽层 不要留下任何的缝隙和缺口。


S/FTP:整体屏蔽层是铜网编织,单独线对屏蔽层是铝箔屏蔽。它属于双重屏蔽双绞线。铜网具有很好的韧性,不容易折断,而且其本身就是导体,可以作为屏蔽铝箔层的引流线,不需要额外的接地线。要注意的是铜网中的铜丝很容易脱离铜网,引起数据信号的短路。



在安装S/FTP的时候:小心剥除外护套,不要伤及铜网编织层。将铜网翻拨过来,覆盖在双绞线的外护套外,铜网层需要端接到模块的屏蔽层上。过长的铜网丝的末端部分可用胶带包扎固定。为了使铜网和模块的屏蔽层接触的更加牢靠,应将尼龙扎带将双绞线和模块后部的金属托架扎紧固定在一体。

在盖紧模块屏蔽壳之后,整个链路-模块屏蔽层与双绞线铝箔屏蔽层 不要留下任何的缝隙和缺口。



SF/UTP:整体屏蔽层是铝箔+铜网编织,没有线对单独的屏蔽层。


在安装SF/UTP的时候:小心剥除外护套,不要伤及铜网编织层已经铝箔层。将铜网翻拨过来,覆盖在双绞线的外护套外,铜网层需要端接到模块的屏蔽层上。铝箔层小心的剪去弥补参加端接。过长的铜网丝的末端部分可用胶带包扎固定。为了使铜网和模块的屏蔽层接触的更加牢靠,应将尼龙扎带将双绞线和模块后部的金属托架扎紧固定在一体。


在盖紧模块屏蔽壳之后,整个链路-模块屏蔽层与双绞线铝箔屏蔽层 不要留下任何的缝隙和缺口。


STP研究的结论—基于测量的分析

▷ 顶级的S/FTP布线系统,可实现最佳的传输特性。

▷顶级的U/UTP布线也可以达到很好的传输特性。

▷为了确保安全的10GBase-T传输,熟悉常见的电磁环境是很重要的,同时在选择布线产品时也应该考虑到这个因素

▷在实验室中的以测量为基础的分析表明,屏蔽布线系统比非屏蔽布线系统的EMC特性(辐射和抗扰性)要好很多。

▷屏蔽系统和非屏蔽系统相比,两者虽然都有很好的LCL值,但是屏蔽系统有着好很多的PSANEXT值和耦合衰减值。

▷有着最好耦合衰减值的系统在抗干扰性试验也有着最好的EMC值,耦合衰减是比较布线系统EMC性能特征最适用的参数。

▷ 在实际试验中,系统受到的干扰都来自于办公室和数据中心存在的典型干扰源,如对讲机,移动电话,荧光灯等。MICE环境分级中所列的值与日常工作中碰到的干扰源是相对应的。

▷即使在最低的MICE Class E1电磁环境中,对被测的U/UTP非屏蔽布线系统来说,确保无干扰的10GBASE-T的传输也是不可能的。

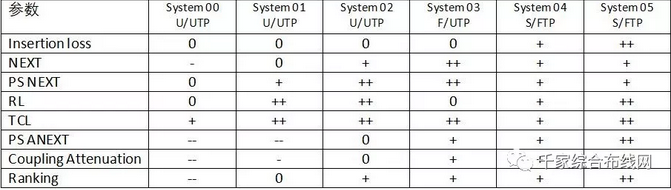

性能测试的定性分析结果综述:

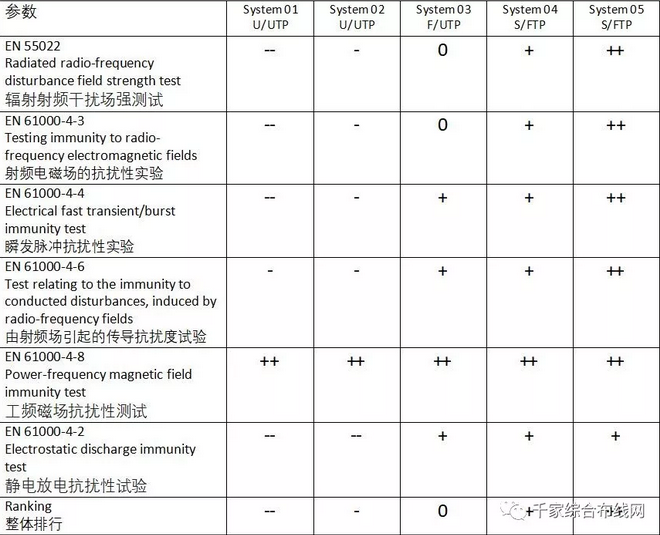

EMC测试的定性分析结果综述:




结束语

随着智能建筑应用性能提高和良好的扩展性,屏蔽产品的应用越来越广泛。屏蔽线端接监控系统、智能控制系统也已涉足应用。对于屏蔽布线系统的安装和维护也逐步熟练和成熟,有的智能化公司到达了很高的水平。其实屏蔽布线系统的施工并不复杂,不需要多高的技术背景,只要求施工人员小心仔细一些,要注意电缆屏蔽层和模块之间不要出现缺口和缝隙。


但千里之堤毁于蚁穴,由于施工人员流动性比较大,在实际施工工作中,有可能有一部分施工人员素质达不到安装要求。所以施工前的培训尤为重要,随着产品在日趋的成熟,安装施工人员也需要同步的培训,并且进行时刻的培训、监督。虽然对他们的培训也不是一朝一夕,我相信只要大家坚持不懈的努力,综合布线系统行业也会不断的提高和改善。
