综合布线的形式多样化，每一个细节的工作都要求很高。今天为大家介绍一下，配线架的屏蔽接地可以采用以下方式
综合布线的形式多样化，每一个细节的工作都要求很高。今天为大家介绍一下，配线架的屏蔽接地可以采用以下方式：

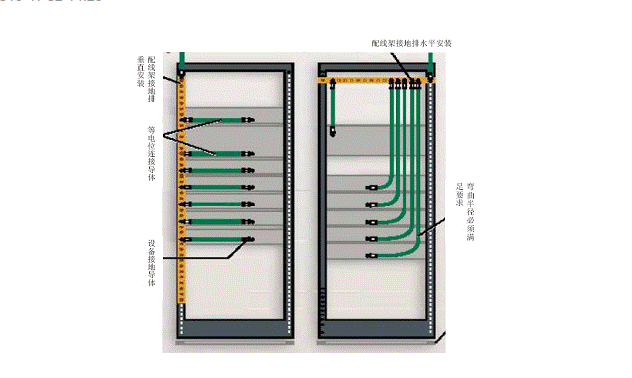

1、每个屏蔽配线架通过各自接地导线连接到机柜的汇流铜排上，形成星型接地结构;
2、机柜底部安装接地铜排，并使用独立的接地导线将接地铜排连接到配线间(电信间)的接地桩(接地铜排)上，使各个机柜之间的接地形成星型接地结构;
3、接地导线的截面积应大于6mm2;
4、接地导线两端应使用电工常用的冷轧焊片，以免线头散开组成短路;
5、为了提高高频干扰信号的泄放能力，建议接地导线需要编织导线，以更大的表面积满足高频电流的趋肤效应需求。
屏蔽布线系统安装工程中，除了需要优质的线材，插接件以外，良好的施工技巧，细致的工作态度都是必不可少的。综合布线注重施工过程中的细节，做好屏蔽系统中各个接地环节，相信一定能做出优质的屏蔽工程。
