光模块和光纤连接器应该如何分类和应用呢？下面由光纤厂家Enri-Link恩瑞智能厂家为您揭开~
一、模块分类
1.按照速率分类：以太网应用的100base(百兆)，1000base(千兆)，10GE;SDH应用的155M，622M，2.5G，10G
2.按照封装分类：1x9，SFF，SFP，GBIC，XENPAK，XFP
1x9封装---焊接型光模块，一般速度不高于千兆，多采用SC接口
SFF封装---焊接小封装光模块，一般速度不高于千兆，多采用LC接口
GBIC封装---热插拔千兆接口光模块，采用SC接口
SFP封装---热插拔小封装模块，目前最高速率可达4G，多采用LC接口
XENPAK封装---应用在万兆以太网，采用SC接口
XFP封装---10G光模块，可用在万兆以太网，多采用LC接口
3.按照激光类型分类：LED，VCSEL，FPLD，DFBLD
4.按照发射波长分类：850nm，1310nm，1550nm等
5.按照插拔方式分类：非热插拔1x9，SFF，可热插拔GBIC，SFP，XENPAK，XFP
二、光纤连接器分类
光纤连接器是在一段光纤的两头都安装上连接头，用作光配线。
1.按照光纤类型分类：单模光纤连接器，一般为G.642纤，内径9um，外径125um；多模光纤连接器，一种是G.651纤，内径50um，外径125um，另一种是内径62.5um，外径125um。

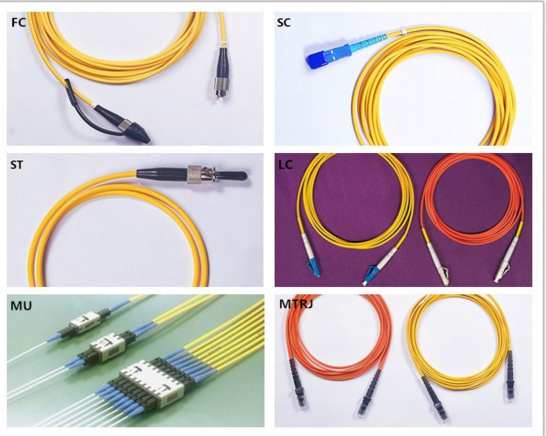

2.按照光纤连接器的连接头分类：FC，SC，ST，LC，MU，MTRJ等。
FC型(ferrule connector)---外部加强件采用金属套，紧固方式为螺丝扣。俗称圆头。
SC型---外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩形，插针由精密陶瓷制成，耦合套筒为金属开缝套管结构，紧固方式采用插拔式，不需要旋转。俗称方头。
LC型---套管外径为1.25mm，通常采用FC-SC,ST套管外径2.5mm的一半，提高连接器的应用密度。
光纤连接器的性能主要有光学性能，互换性能，机械性能，环境性能和寿命。其中最重要的是插入损耗和回波损耗这两个指标。
三、光模块主要参数
1.光模块传输速率：百兆，千兆，10GE等。
2.光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度，这两个影响传输距离的重要参数。光模块可传输的距离主要受到损耗和色散两方面受限。
传输速率 发射波段 传输使用光纤 参考传输距离
百兆 1310nm 多模 2km
百兆 1310nm 单模 15km
百兆 1310nm 单模 40km
百兆 1550nm 单模 80km
千兆 850nm 多模 550m
千兆 1310 单模/多模 10km/550m
千兆 1550 单模 70km
3.10GE光模块遵循802.3ae的标准，传输的距离和选用光纤类型，光模块光性能相关。
4.饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。当接收光功率大于饱和光功率的时候会导致误码产生。
