常见的RJ45模块是布线系统中连接器的一种，连接器由插头和插座组成。这两种元件组成的连接器连接于导线之间，以实现导线的电气连续性。RJ45模块就是连接器中的最重要的一种插座。

RJ是Registered Jack的缩写，意思是“注册的插座”。在FCC（美国联三少邦通信委员会标准和规章）中的定义是，RJ是描述公用电信网络的接口，常用的有RJ-11和RJ-45，计算机网络的RJ-45是标准8位模块化接口的俗称。

在以往的四类、五类、超五类，以及六类布线中，采用的都是RJ型接口。在七类布线系统中，将允许“非-RJ型”的接口，如2002年7月30日，西蒙公司开发的TERA七类连接件被正式选为“非-RJ”型七类标准工业接口的标准模式。TERA连接件的传输带宽高达1.2GHz，超过目前正在制定中的600MHz七类标准传输带宽。

网络通信领域常见的有四种基本RJ模块插座，每一种基本的插座可以连接不同构造的RJ。例如，一个6芯插座可以连接RJ11（1对）、RJ14（2对）或RJ25C（3对）；一个8芯插座可以连接RJ61C（4对）和RJ48C。8芯（Keyed）可连接RJ45S、RJ46S和RJ47S。

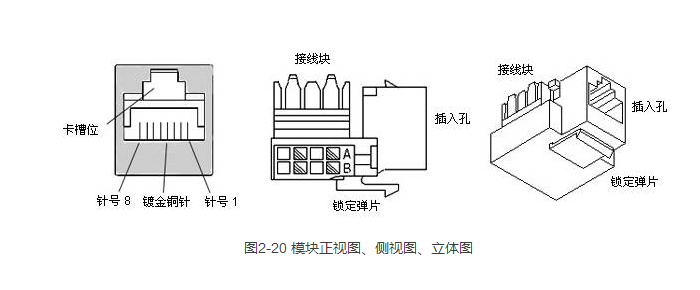

RJ45模块的核心是模块化插孔。镀金的导线或插座孔可维持与模块化插头弹片间稳定而可靠的电连接。由于弹片与插孔间的磨擦作用，电接触随插头的插入而得到进一步加强。插孔主体设计采用了整体锁定机制，这样当模块化插头（如RJ45插头）插入时，插头和插孔的界面处可产生最大的拉拔强度。RJ45模块上的接线块通过线槽来连接双绞线，锁定弹片可以在面板等信息出口装置上固定RJ45模块。图2-20分别是RJ45模块的正视图、侧视图、立体图。

常见的非屏蔽模块高2cm、宽2cm，厚3cm，塑体抗高压、阻燃、UL额定热熔94V-0，可卡接到任何M系列模式化面板、支架或表面安装盒中，并可在标准面板上以90度（垂直）或45度斜角安装，特殊的工艺设计提供至少750次重复插拔。

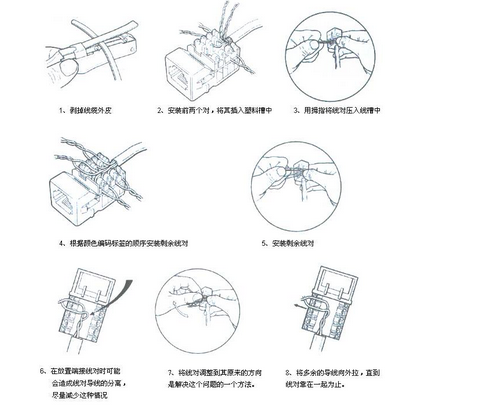

模块使用了T568A和T568B布线通用标签，它还带有一白色的扁平线插入盖。这类模块通常需要打线工具----带有110型刀片的914工具打接线缆。这种非屏蔽模块也是国内综合布线系统中应用得最多的一种模块，无论从三类、五类还是超五类、六类，它的外形都保持了相当的一致。

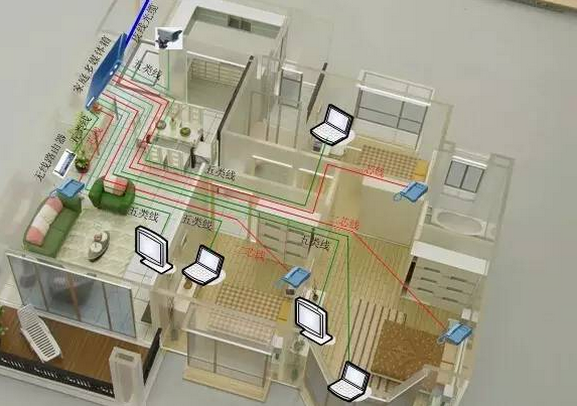

目前无论从国际还是国内一个应用发展的趋势是VDV（Voive-Data-Video 语音、数据、视频综合应用）的集成。而新型设计的模块已从用户使用方面性方面就已作出了很大努力。

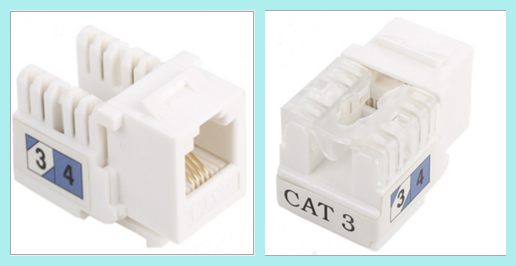

语音模块

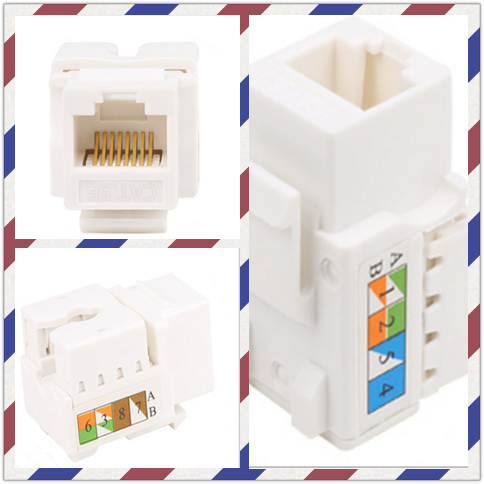

六类非屏蔽信息模块

产品简介

• Enri-Link恩瑞智能六类非屏蔽系统链路中用于端接六类电缆的标准非屏蔽 RJ45数据用模块。
• 可提供高达 250MHz带宽支持，支持典型应用为1000Mbps。
• 该产品广泛应用于室内水平工作区布线，室内局域网布线，用于六类非屏蔽系统。
• 专为高端项目设计，外观优美，结构小巧，电气性能卓越，提供极其丰富的六类非屏蔽系统余量。
• 产品选用抗冲击高耐用性优质聚碳酸酯塑料作为主体，IDC 接线端子为磷青铜镀镍，RJ45 端口为 8P8C 接口，同时满足4P4C/4P2C 语音系统及8P8C 数据系统使用。
• 专业设计的长梯度高低针口设计，提供优秀的传输性能和接插件匹配性。

主要特性

YD/T 926.3-2009
TIA/EIA 568C

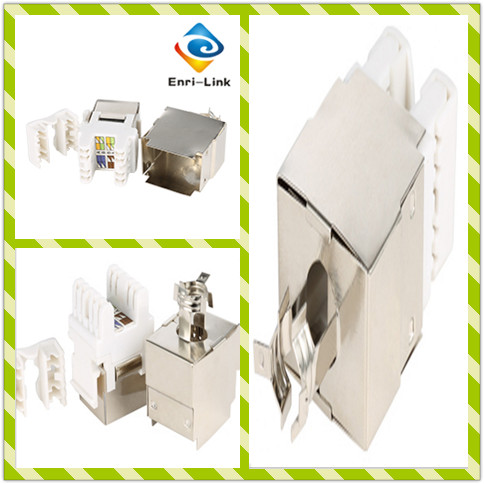

六类屏蔽免打信息模块

产品简介

• 六类系统链路中用于端接六类电缆的标准屏蔽 RJ45数据用模块。
• 可提供高达 250MHz带宽支持，支持典型应用为1000Mbps。
• 该产品广泛应用于室内水平工作区布线，室内局域网布线，用于六类屏蔽系统。
• 产品选用一体式铸造锌合金外壳作为屏蔽层，IDC接线端子为磷青铜镀镍，RJ45端口为8P8C接口，同时满足4P4C/4P2C语音系统及8P8C 数据系统使用，另结合屏蔽系统对于接地和屏蔽连续的要求，模块具有完善可靠的接地与屏蔽连续安装设计。
• 模块卡接牢固，耐用性稳定性强，免工具安装快速方便，配合爱谱华顿六类数据电缆、配线架及跳线，整体六类屏蔽信道 /链路达到并大大超过标准要求，提供丰富的系统指标余量。

主要特性

YD/T 926.3-2009
TIA 568C

Enri-Link恩瑞智能提示：在链路系统中基于数据传输，因此模块和网线的搭配是十分重要的，Enri-Link模块和双绞线经过国家第三方检测机构多次检测，符合国家标准，保障封包数据传输，多次被银行、部队、大数据运营中心等保密级单位采用。

恩瑞智能，让我们一同链接世界。

恩瑞智能（中国）有限公司
Enri-Link(China)CO.,LTD
www.enri-link.cn   400-0355-378
