免打模块_超五类免打模块_网络免打模块端接步骤

来源: | 作者:pmo1ad47c | 发布时间: 2016-10-08 | 2554 次浏览 | 分享到:

超五类网络免打模块端接具体步骤如下：

1）、用双绞线剥线器将双绞线塑料外皮剥去2—3cm；
2）、按信息模块扣锁端接帽上标定的B标(或A标)线序打开双绞线；
3）、理平、理直线缆，斜口剪齐导线（便于插入），如图2所示；

4）、线缆按标示线序方向插入至扣锁端接帽，注意开绞长度（至信息模块底座卡接点）不能超过13mm，如图3所示；

5）、将多余导线拉直并弯至反面，如图4所示；

6）、从反面顶端处剪平导线，如图5所示；

7）、用压线钳的硬塑套将扣锁端接帽压接至模块底座，如图6所示；

8）模块端接完成，如图7所示。

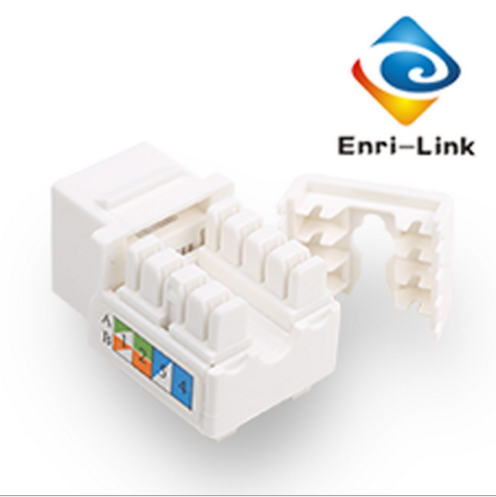

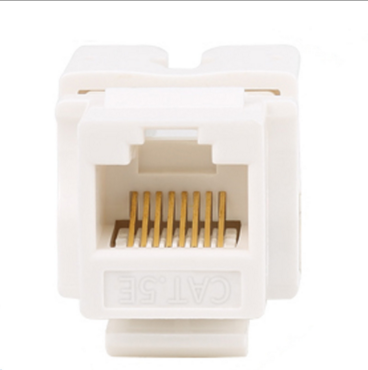

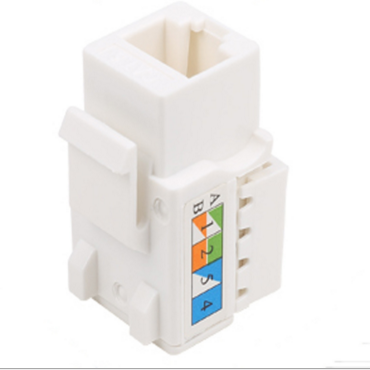

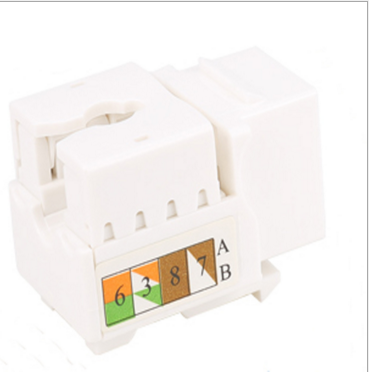

Enri-Link恩瑞智能超五类免打模块：

产品说明：

颜色：橙色、白色；
规格：超五类信息模块，向下兼容五类、三类，带宽达到125MHz；
特性：符合TIA/EIA-568-B.2、ISO/IEC 11801、EN 50173超五类规范；
绝缘强度：1000V RMS / 1分钟，额定电流：最大1.5AMP，绝缘阻抗：最小10MΩ，接触电阻：2MΩ per contact；
IDC簧片：磷青铜镀镍（100μ 英寸），可容纳 22-26 AWG 单股和多股线缆，最少250次端接；
JACK金针：磷青铜镀镍再镀金（50μ英寸），最少750次插拔；
第三方测试：ETL、信息产业部认证；
阻燃测试：UL认证；
端接方式：支持568A和568B接线方式，适用110和Krone打线工具进行端接；

产品优势：

极致内芯纯铜镀金为您带来最稳定的网络，极简安装，小白也能轻松搞定，施工方便，不需要使用任何使用工具，电工200元一天，自己动手只需半小时，so easy!
维修简单：拆开面板剪掉原来的模块重新打上新的模块，扣回面板就大功告成啦！
家装改造：家装首选，接触点真正镀金，持续有效的抗氧化寿命比普通模块多50%
工程施工：工程使用该网络模块质量过硬，可过工程检测成本低且性价比高

家庭、单位、网吧更适合使用

恩瑞智能，让我们一同链接世界。
