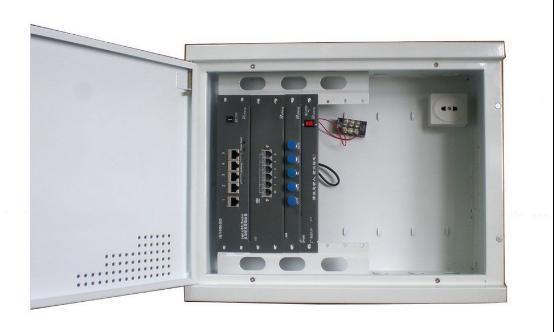

弱电箱，顾名思义是较弱电压线路的集中箱，一般用于现代家居装修中，如网线，电话线，电脑的显示器，USB线，电视的VGA，色差，天线等都可以放置其中。下面介绍的是弱电箱安装方法及尺寸，一起来了解下吧。


一、弱电箱安装前的规划和准备工作


·了解小区有关电话、宽带、有线电视等相关智能服务种类。


·检查所有包括以上信号入户线位置，以便确定弱电箱的安装位置根据自己DIY设计，安排各房间内通讯插座的位置和数量。


相关安装材料名称：


超五类非屏蔽双绞(8芯电脑线)及RJ45插座；


4芯电话线及RJ11插座；


75同轴电缆(电视线)及电视插座；


PVC管及插座。


二、弱电箱安装步骤


确定弱电箱位置—→(如配置路由、猫等有源设备或模块条，需在强电接入插座上引入220V强电—→预埋箱体—→铺设PVC管，穿线时应加标识—→压接RJ45、RJ11、电视(F头)插头等—→理线、扎线、测试—→模块条安装，并将相应的线缆插入模块—→盖上面板—→完成。




三、弱电箱注意事项


1、弱电箱安装的位置通常选择在室内各种进线和出线走向方便，且比较隐蔽容易装饰的位置，如悬关部位，或壁橱内。如有车库和地下室的独立住宅可考虑在这些区域挂墙明装。


2、选中安装位置后，箱体埋入墙体时其面板露出墙面1厘米，两侧的出线孔布要填埋，当所有布线完成并测试后，才用石灰封平。


3、安装空间的环境要求：


离地1、5米以上的干燥通风部位尽可能地远离强电配电区。


4、选择安装位置的三要素：


a.便于敷管布线的位置；


b.符合装潢修饰隐蔽的要求；


c.便于安装保养操作。


5、有线电视同轴电缆F接头的安装要求剥开同轴外层护套和屏蔽网后，一定要将隐蔽网割除干净或集中绞缠，绝对不可使屏蔽网和铜芯接触短路。F头插入同轴电缆时要插到底，然后用紧箍圈紧固。


6、音视频电缆和音视频接头的安装必须使用电烙铁焊接，包括音视频的面板安装都必须使用电烙铁焊接，原因是现在市面上供应的各种音视频配件都要求使用焊接的安装技术，虽然比较的繁琐但是对信号而言比较的可靠。


7、建议家中的电话，电脑插座均使用超5类RJ45插座模块和5类或者超5类电缆布线。


8、网线、电话线千万不能选用过粗的线缆，那样制作RJ11水晶头时将会遇到麻烦


9、在房间内，各种弱电信号面板的布列可根据实际的情况，每个信号安排一个线盒。


10、书房在布线时，可考虑安装两个电话和两个信息点，以备后用，背景音乐输入除在客厅留有出入外，还可以在书房；另增加一个输入点，以便在网络上播放音乐。分享来自江苏帕克米勒智能科技。


11、穿线前，应对所有线缆的每根芯线进行通断测试，以免布线完毕后才发现断线而重新铺设。


弱电箱安装尺寸


我们在选择家用弱电箱安装尺寸的时候，一般都是根据我们的居住面积来判定尺寸标准的。如果居住面积在一百平米以上的家庭，就可以选择320*240*12尺寸的家用弱电箱，如果居住面积在一百平米以下的就用280*200*9尺寸的家用弱电箱。如果是光纤入户的话，那么家用弱电箱的尺寸最小的也要在30*40，这些都是我们需要考虑进去的因素。
