第44届世界技能大赛即将在10月开幕，为了让更多的人了解世赛，下面将图解光纤与光纤、皮线与皮线、皮线与跳线的熔接操作方法，以对接信息网络布线赛项其中一个模块——光纤熔接速度竞赛。
第44届世界技能大赛即将在10月开幕，为了让更多的人了解世赛，下面将图解光纤与光纤、皮线与皮线、皮线与跳线的熔接操作方法，以对接信息网络布线赛项其中一个模块——光纤熔接速度竞赛。
在进行熔接之前，先认识一下熔接机的主要部件名称：
分别是键盘；防风罩；加热器；光纤夹具；电极；V型槽；物镜镜头；反光镜；小压头。
一、光纤与光纤熔接

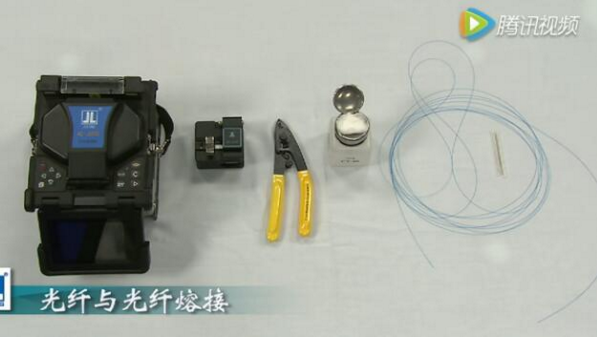

（一）需要用到的工具：
熔接机；切割刀；米勒钳；酒精棉；光纤；热缩套管。
（二）步骤：
1、轻轻按住开关机键，开机指示灯亮后松手；
2、在确认热缩套管内无脏物后，将光纤穿入热缩套管；

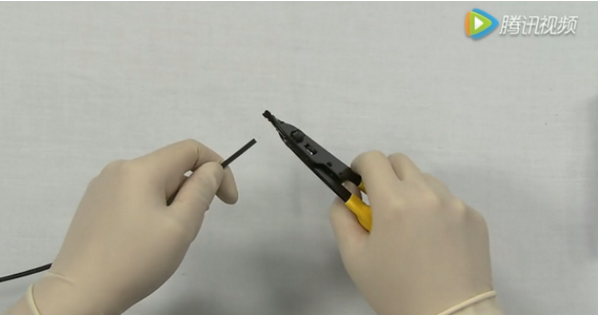

3、用米勒钳剥除光纤涂覆层，长度4cm；
4、用酒精棉清洁光纤表面3次，达到无附着物状态；

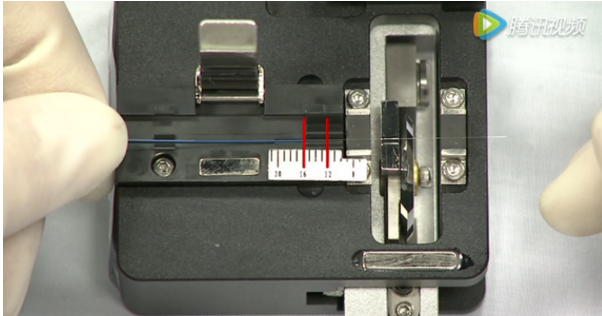

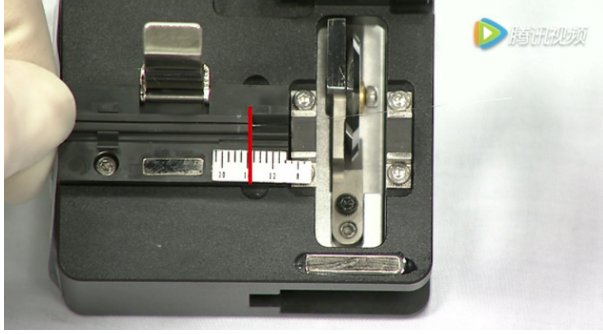

5、将干净的光纤放入切割刀的导向槽，涂覆层的前端对齐切割刀刻度尺16mm到12mm之间的位置；

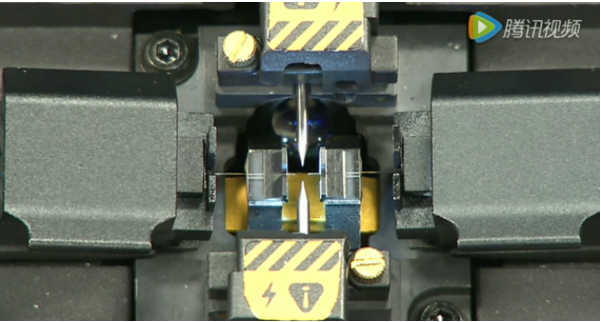

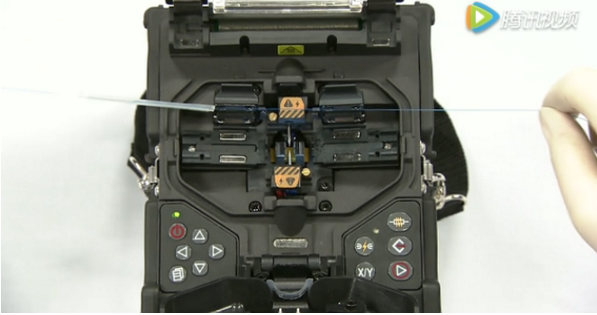

6、将切割好的两根光纤分别放入熔接机的夹具内。安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间
。
7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具压板，取出光纤；
9、然后将热缩套管移动到熔接点，并确保热缩套管两端包住光纤涂覆层；
10、将套上热缩套管的光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管
；
11、当加热指示灯熄灭，热缩完成。掀开加热器盖板，取出光纤，放入冷却托盘。
二、皮线与皮线熔接
（一）需要用到的工具：

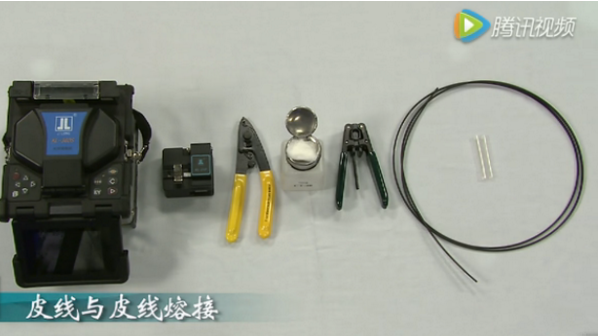

熔接机；切割刀；米勒钳；酒精棉；皮线开剥器；皮线光纤；热缩套管。
（二）步骤：
1、在确认热缩套管内无脏物后，将皮线光纤穿入热缩套管；

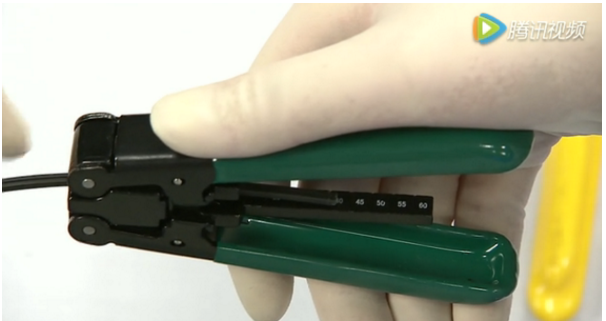

2、用皮线开剥器剥除皮线保护层，长度4cm；

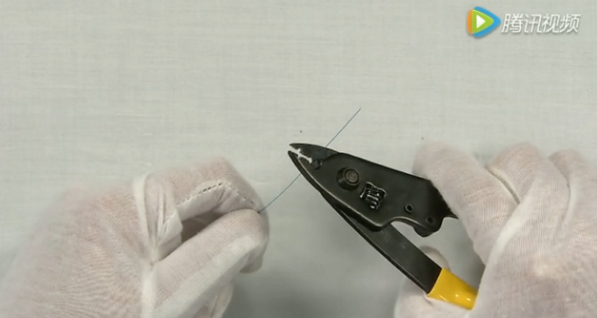

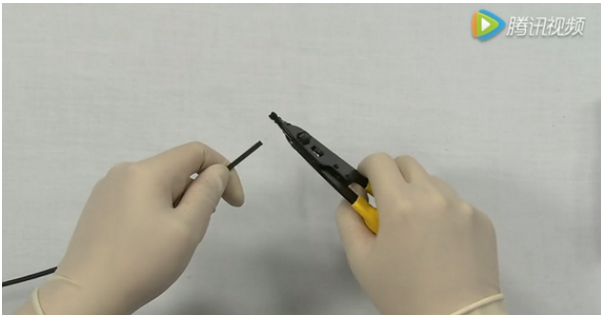

3、用米勒钳剥除光纤涂覆层，长度4cm；
4、用酒精棉清洁光纤表面3次，达到无附着物状态；

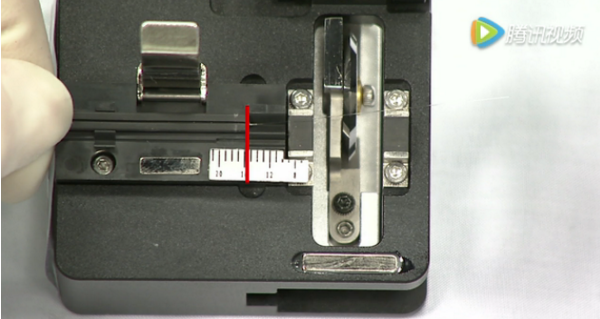

5、将干净的皮线光纤放入切割刀的导向槽，保护层的前端对齐切割刀刻度尺16mm的位置；
6、将切割好的两根皮线光纤分别放入熔接机的夹具内。安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间；
7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具盖板，然后取出皮线光纤；
9、将热缩套管移动到熔接点，并确保热缩套管两端包住皮线光纤保护层；
10、将套上热缩套管的皮线光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管；
11、当加热指示灯熄灭，热缩完成。掀开加热器盖板，取出皮线光纤，放入冷却托盘。
三、跳线与皮线熔接
（一）需要用到的工具：
熔接机；切割刀；米勒钳；酒精棉；剪刀；跳线；热缩套管。
（二）步骤：
1、在确认热缩套管内无脏物后，将皮线光纤穿入热缩套管；
2、用皮线开剥器剥除皮线光纤保护层，长度4cm；
3、用米勒钳剥除光纤涂覆层，长度4cm；
4、用酒精棉清洁光纤表面3次，达到无附着物状态；
5、将干净的皮线光纤放入切割刀的导向槽，保护层的前端对齐切割刀刻度尺16mm的位置；

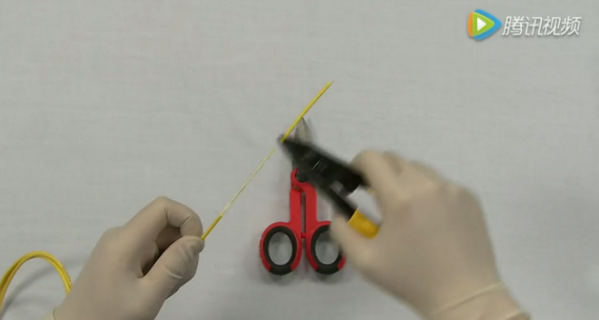

6、用米勒钳前端大口剥除跳线黄色护套，长度不少于5cm；

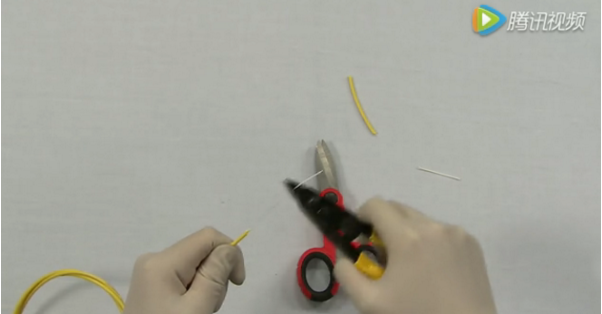

7、然后用凯夫拉剪刀剪掉凯夫拉线；
8、再用米勒钳后端小口剥除白色塑管和涂覆层，长度4cm；
9、用酒精棉清洁光纤表面3次，达到无附着物状态；
10、将干净的跳线光纤放入切割刀的导向槽，保护层的前端对齐切割刀刻度尺16mm的位置；

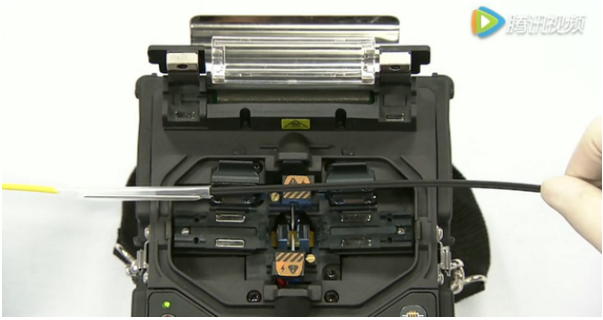

11、将切割好的皮线光纤和跳线光纤分别放入熔接机的夹具内。安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间；
12、盖上防风罩，开始熔接。
13、掀开防风罩，依次打开左右夹具盖板，然后取出光纤，将热缩套管移动到熔接点，并确保热缩套管两端包住皮线光纤保护层以及跳线塑管；
14、将套上热缩套管的光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管；
15、当加热指示灯熄灭，热缩完成。掀开加热器盖板，取出光纤，放入冷却托盘。
