综合布线厂家：解析校园网综合布线解决方案

来源: | 作者:pmo1ad47c | 发布时间: 2016-09-27 | 2082 次浏览 | 分享到:

随着网络技术的迅猛发展，校园网已成为学校必备的信息基础设施，校园网建设已经逐步成为学校的基础建设项目，为学校教学和管理提供强大的保障，更是衡量一个学校信息化、现代化的重要标志。

校园网综合布线作为校园网络的物理基础，利用各种传输介质将通信管理设备和终端连接起来，其性能的好坏影响着网络的正常运行与使命寿命。

Enri-Link恩瑞智能作为国内优秀的智能楼宇综合布线厂家，凭借突出的技术标准、优质的产品品质、标准化安全作业水平、高效的服务理念、良好的产品性价比、以及诚信的经营信誉等独特的优势，获得了业界客户及专家们一致的认可和好评。

对于校园网综合布线，Enri-Link恩瑞智能有着自己科学、合理、优化的校园网络布线系统解决方案，在项目的设计上，全面深入考虑，以达到进一步发挥各种网络设备功能，实现学校各项业务良好发展，提高应用管理水平的目的。

下面，Enri-Link恩瑞智能将会从校园综合布线的目标、原则、方式、要点、方案等多个方面来详细为大家展开校园网综合布线解决方案。

一、综合布线目标

满足要求

兼顾发展布线设计必须能够满足学校各楼宇、实验室、图书馆等的主要业务需求，并能兼顾未来的发展需要。综合布线系统是建筑物或建筑群内的传输网络，是计算机网络的线路基础。它使语音与数据通信设备、交换设备和其他信息管理系统彼此相连，也使这些设备与外部通信网络相连。结构化布线设计应该满足以下目标。

易于拓展

预留空间符合当前和以后的信息传输需要，保证较好的扩展性和足够的升级空间。

遵从标准

采用星型布线系统设计遵从国际(ISO/IEC 11801)标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构。

高质传输

适应面广布线系统应该能够支持语音、数据等综合信息(如ISDN、B-ISDN、ATM等)的高质量传输，并能适应各种不同类型、不同厂商的电脑及网络产品的需要。

统一出口

线路规范布线系统的信息出口采用国际标准的RJ-45插座，以统一的线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、电话机、传真机等，以支持话音、数据、图像及多媒体信息的传输。

预备互连

预备互连、国际接轨布线系统符合综合业务数据网ISDN的要求，以便与国内国际其他网络互联。

二、综合布线原则及方式

1、性价比原则选择的线缆、接插件、其他设备应具有良好的物理和电气性能，而且价格适中；

2、实用性原则设计、选择的系统应满足用户在现在和未来10至15年内对通信线路的要求；

3、灵活性原则做到信息口设备合理，可即插即用；

4、扩充性原则尽可能采用易于扩展的结构和接插件；

5、易管理原则便于管理，有统一标识，方便配线、跳线。

机房的布线系统直接影响到未来机房的功能，一般布线系统要求布线距离尽量短而整齐，排列有序。具体的方式有“田”字形和“井”字形两种：“田”字形较适用于环形机房布局，“井”字形较适用于纵横式机房布局，它的位置可安排在地板下，也可吊顶安装，各有特点。

三、综合布线要点

1、地板布线最常见的布线方式，充分利用了地板下的空间,要注意地板下的漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽)。

2、吊顶布线特别适合于经常需要布线的机房，此方式中吊顶内包含了各种电源布线、弱电布线，在每个机柜上方开凿相应的穿线孔(包括地板和线槽)，当然也要注意漏水、鼠害和散热。具体布线的内容有：电源布线、弱电布线和接地布线。其中电源布线和弱电布线均放在金属布线槽内，具体的金属槽尺寸可根据线量的多少并考虑一定的发展余地(一般为100×50或50×50)。电源线槽和弱电线槽之间的距离应保持至少5厘米以上，不能互相穿越，以防止相互之间的电磁干扰。

(1)电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量。

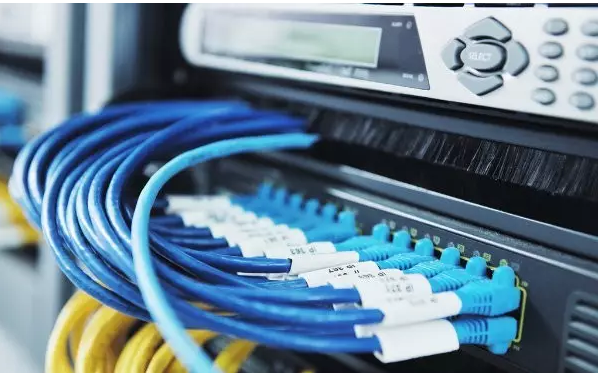

(2)弱电布线：弱电布线中主要包括同轴细缆、五类网线和电话线等，布线时应注意在每个机柜、设备后面都要有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

3、接地布线由于新机房内部都是高性能的计算机和网络设备，故对接地应有严格要求；接地也是消除公共阻抗、防止电容耦合干扰、保护设备和人员的安全、保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

4、综合布线重点显然，综合布线重点就是“光缆”。很多校园网络在园区架设或地埋室外多模光纤，为千兆网和ATM网络打下了坚实的基础，同时，提供了高带宽(10Mbps~622Mbps)、高传输性、高抗干扰能力支持。光缆按芯数分为四芯、六芯、八芯三种；按铺设方式分为架空、直埋两种；按支持的距离分为多模(2公里以内)、单模(2公里到几十公里)。其接续方式常见的是：熔接、研磨、压接。常用的光纤产品有：光缆、光纤耦合器、光纤终端器、各种接口形式的光纤跳线、光纤接续设备。

恩瑞智能，让我们一同链接世界。
