办公室装修网络布线的具体方案

企业办公效率提高的同时，对网络的需求也越来越严格，大量的访问下载、病毒入侵等都极大的防碍了正常工作。为此对于我网络的前期设计也提出了更高的要求、即要满足现在需要，也要着眼将来的发展。

办公室装修综合网络布线方案,办公室网络布线设计方案,办公室网络布线设计原则(1综合性;办公室布线需要满足各种不同模拟或数字信号的传输需求，将所有的语言、数据、图象、监控设备的布线组合在一套标准的布线系统上，设备与信息入口之间只需一根标准的连接线通过标准的接口把它接通即可。2;可靠性办公室布线系统使用的产品必需要通过国际组织认证，布线系统的设计、装置、测试以ANSIEIA /TIA 568A 及GB/T50311-200为布线标准、遵循国内的布线规范和测试规范。

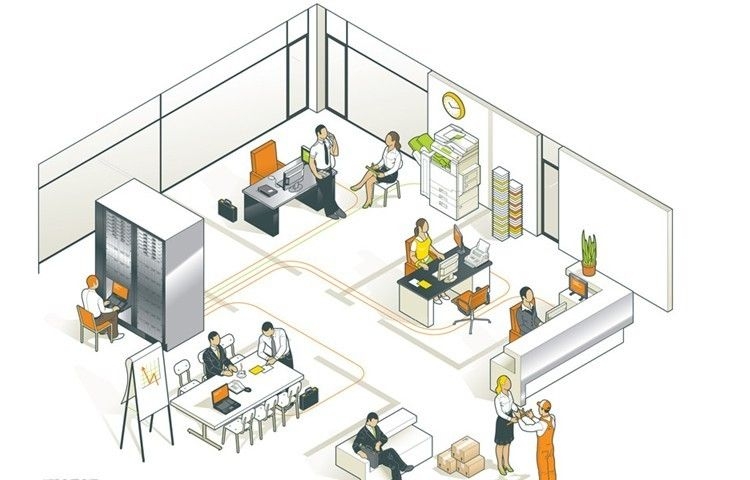

办公室装修网络布线的具体方案

一、办公室装修布线电缆走线方式

办公室电缆可以直接走天花板架，放入线槽，埋入墙中，工业规范允许在接近连接地方引入结合点。

1、地面线槽走线方式

这种方式适应于大开间的办公间，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽或线槽地板。主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支架槽引向房间内的信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源入口的集成面板，真正作到一个清洁的环境中，实现办公自动化。

2、走吊顶的轻型槽型电缆桥架的方式

这种方式适用于大型建筑物。为水平线缆提供机械维护和支持的装配式槽型电缆桥架，一种闭合式金属桥架，装置在吊顶内，从弱电竖井引向设有信息点的房间，由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。

线槽的资料为冷轧合金板，外表可进行相应处置，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的转弯自如。

为确保线路的平安，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息入口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息入口。

二、办公室装修布线的需求

办公室布线的信息插座作为布线系统的水平子系统一部分，不管企业的办公应用如何变化，办公室综合布线需要满足我以下要求。

对电话的要求：利用电话交换机，将企业与外界有效地联系起来，同时方便内部通话。

对电脑网络的要求：综合布线采用星形结构，能支持现在及今后的网络应用-10Mb以太网、100Mb快速以太网、1000Mb千兆位以太网。

对图像传输方面的需求：模拟图像、数字图像、会议电视等。

现代化的办公环境，通讯时刻要保证稳定可靠。出现下面情况的时候，都要谨慎考虑布线系统：新大楼修建前，新大楼修建中，旧楼改造时，企业需迁新址时;公司电话、电脑应用增加，而尚未采用综合布线时;企业以往的布线系统不能满足需求时。

三、信息插座的装置位置

办公室布线网络设计原则及实施：

对于办公楼环境而言，办公空间有大开间，也有四壁的小房间。对这两种形式下的工作区子系统的面板装置采用不同的装置方法。小房间不需要分隔板，信息插座只需装置于墙上;对于大开间而言，插座可装置于地面或者墙上

四、办公室无线网络“布线”活动办公室”

为适应市场的变化，对企业内部进行了调整，调整后原有办公室内的人员增加，原有的布线端口已不能满足调整后的办公需要。而且企业的工作方式也发生了变化，经常有临时人员在办公室内处理业务。如果企业办公环境是旧的大楼;或者因为企业的发展需要办公地点不能固定在一个大楼等这种情况不能进行有线布线。

这时候就可以考虑采用建立无线网络为移动办公人员提供网络接入;利用无线网络“布线”可以使用户拥有一个可以随时移动的办公区域。对于需要随时增加办公节点而又需要网络连接办公区域的公司，这一点十分有用。活动办公室”能使这些新增加的办公接入点使用办公室内原有的打印机、存储设备等所有共享设备，操作简单到只需要插入一块无线网卡即可。这样就弥补了有线布线的缺点，将有线和无线结合起来，满足企业上网办公的实际需求。

五、办公室其他布线细节

每个办公室安排的信息点(信息插座)应当和办公室的电源插座布在同一个水平方向上，而且间距30cm左右;这样布线主要是便于用户的电源和双绞线网线的同时连接，也便于以后维修维护;目前布置每个信息插座最好能采用4口的布线面板，二个网络接口布线(一个外网、一个内网)二个语音点(一个内线、一个外线)并且网络数据与语音布线能够互换使用;根据企业的实际需求情况，设计每个办公室的信息点和语音点，接每个信息点的附近应当配备电源插座。有时候在办公室合适的位置还需要布视频点，灭火系统探头以及监控点等布线细节。

办公室布线系统与办公室装修及办公室家具的配备紧密相连，办公室布线系统是一套标准的配线系统，综合了所有的语音、数据、图像与监控等设备，可以将多种设备终端插头插入规范的信息插座内。

各种办公室的网络布线要在企业网建设时计算机装备数量的基础上考虑60%左右的冗余，避免网络建成不久，一些办公室因端口数量不足而连接网段扩展设备如集线器、交换机致使网络通讯出现故障。
