五类网线水晶头接法解决方案

来源: | 作者:pmo1ad47c | 发布时间: 2016-06-18 | 1392 次浏览 | 分享到:

看五类网线水晶头接法图解教程之前，先了解一下双绞线，双绞线一般用于星型网络的布线，每条双绞线通过两端装置的RJ-45连接器（就是通常叫的水晶头）将各种网络设备连接起来。双绞线的规范接法不是随便规定的目的保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消，有利于网络信号的传输。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，室内一般用非屏蔽五类线就够了而由于不带屏蔽层，线缆会相对柔软些，但网线接法（网线水晶头接法）都是一样的一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

五类网线接法详解（水晶头接法教程）

EIA /TIA 568B规范和EIA /TIA 568A 规范是常用的两种网线接法（网线水晶头接法）

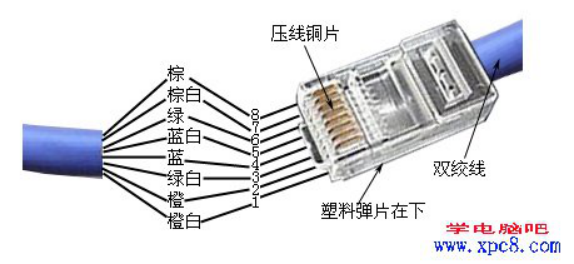

将水晶头的尾巴向下，从左至右，分别定为12345678以下是各口线的分布，水晶头平的一面向上，簧片向下，有线的一端向着自己，这时候从左到右就是18顺序。

T568A 线序网线接法（网线水晶头接法）

12345678

绿白绿橙白蓝蓝白橙棕白棕

T568B线序网线接法（网线水晶头接法）

12345678

橙白橙绿白蓝蓝白绿棕白棕

整个网络布线中应用一种布线方式，但两端都有RJ-45plug网络联线无论是采用端接方式A还是端接方式B网络中都是通用的双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1236编号的芯线传递数据，100M以太网的网线使用4578编号的芯线传递数据。为何现在都采用4对(8芯线)双绞线呢？这主要是为适应更多的使用范围，不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,可同时用其中一对绞线来实现语音通讯。

100BA SE-T4RJ-45对双绞线的规定如下：

12用于发送，36用于接收，4578双向线。

12线必须是双绞，36双绞，45双绞，78双绞。

一般地网线接法（水晶头接法）

直通网线网线水晶头接法:

网线接法详解（水晶头接法教程）

制作水晶头时网线做法两端相同，都是TIA /EIA -568B规范,或都是TIA /EIA -568A 规范.

用于PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.

交叉网线网线水晶头接法:

网线接法详解（水晶头接法教程）

制作水晶头时网线做法两端不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.
用于PC网卡到PC网卡,HUB普通口到HUB普通口.
